Sistema di Captazione
Il sistema di captazione e accumulo delle acque meteoriche si articola su due organi principali in serie — una vasca di raccolta e trattamento e una cisterna interrata di distribuzione — che insieme costituiscono il nodo idraulico centrale tra la raccolta dalle coperture e i consumi dell'edificio.
Il principio di funzionamento è gravitazionale e passivo: l'acqua piovana captata dalle superfici di copertura percorre la rete di convogliamento per caduta naturale, viene trattata e accumulata nel primo organo, e da lì trasferita al secondo per l'erogazione alle utenze.
Vasca di Raccolta e Trattamento
Posizione e Collegamento

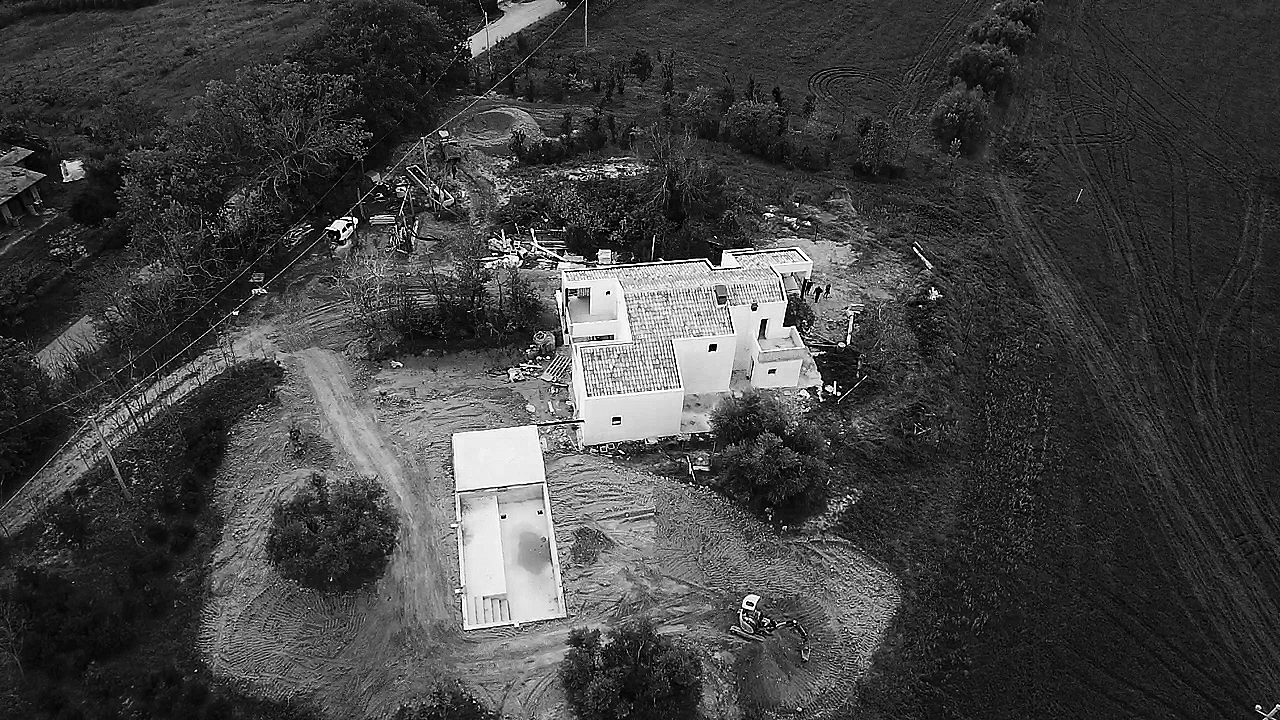

La vasca è collocata a nord-ovest dell'edificio principale, esternamente alla sagoma planimetrica.

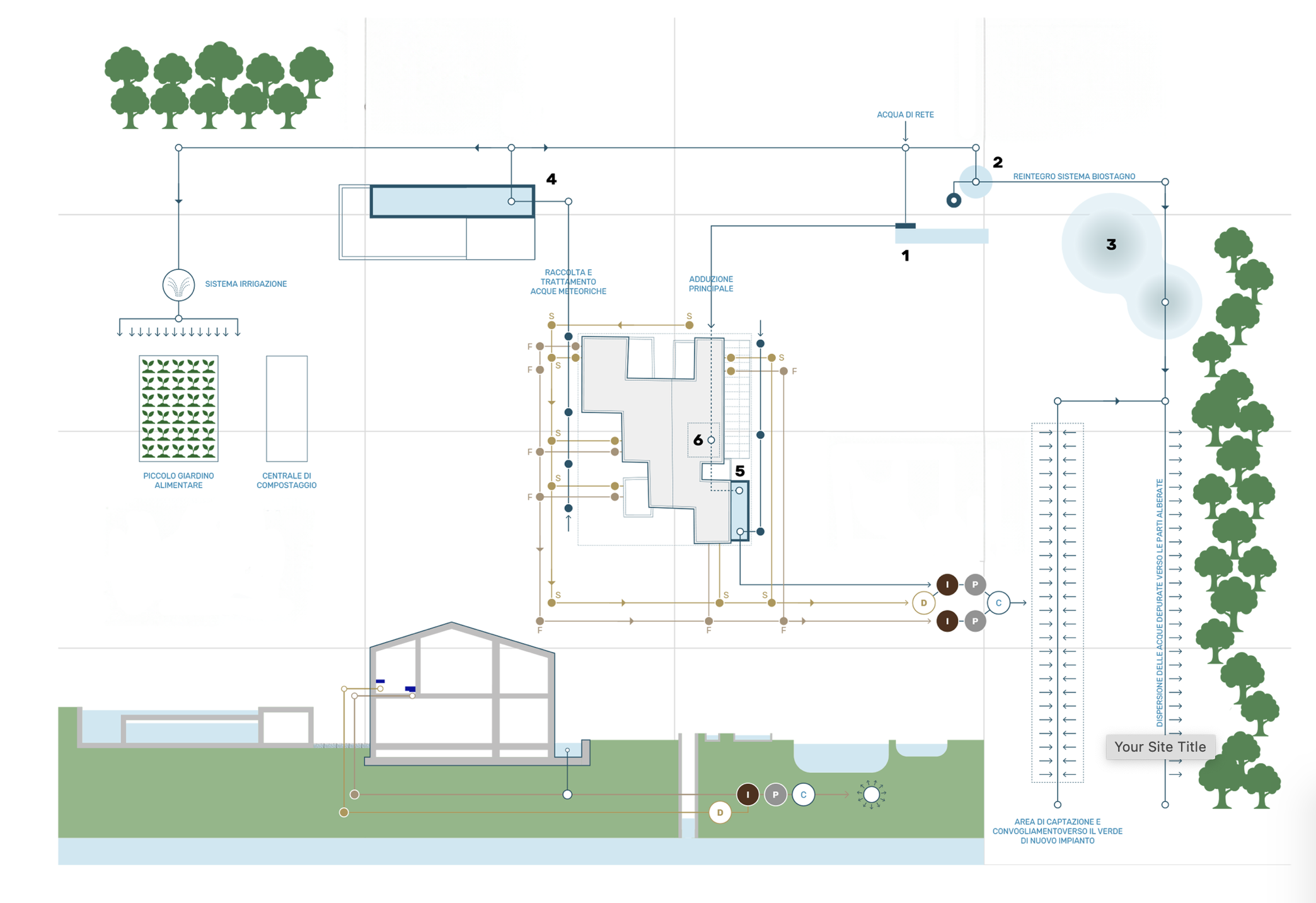

Riceve l'acqua dai pluviali della copertura attraverso la rete di tubazioni interrate rappresentata nel diagramma con la linea oro/ocra, che raccoglie i punti di scarico distribuiti lungo tutto il perimetro dell'edificio.
[APPROVVIGIONAMENTO]

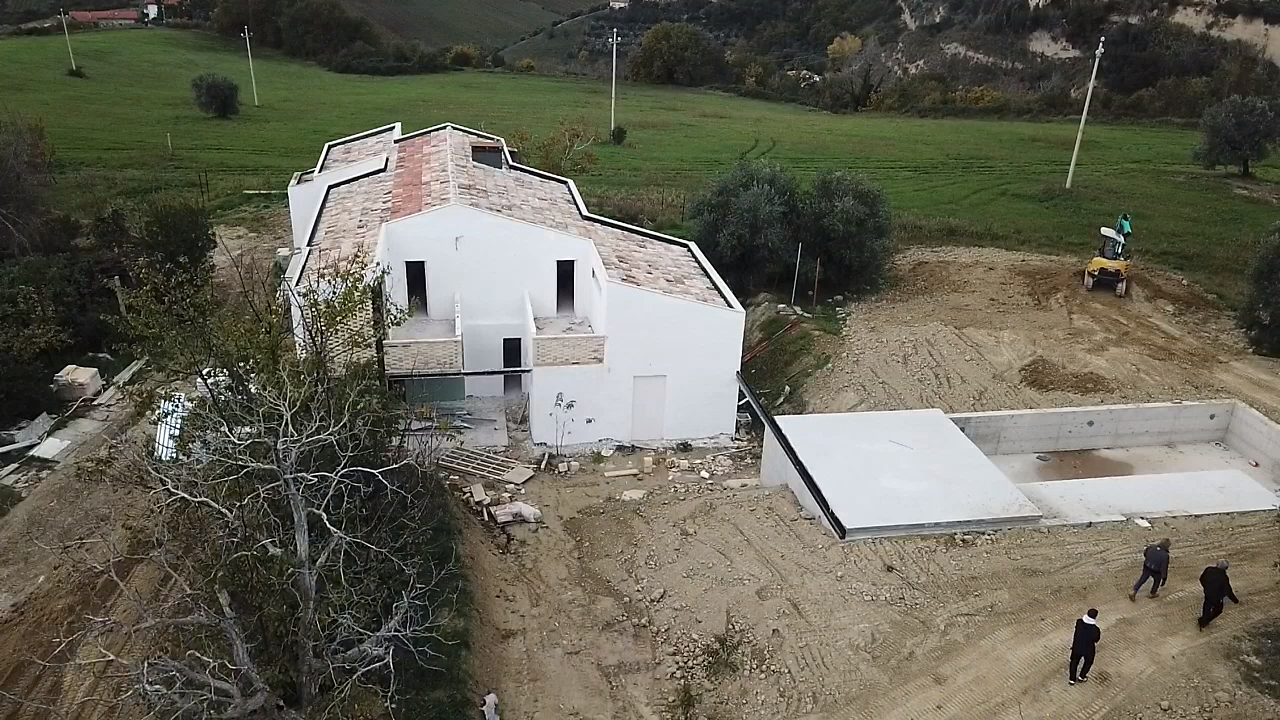

Struttura Interna ed Uscite
La vasca è organizzata in due comparti funzionalmente distinti che permettono una prima separazione qualitativa delle acque meteoriche.
Il comparto superiore, corrispondente al filtro di prima pioggia e situato in prossimità dell’ingresso, intercetta il primo deflusso dell’evento meteorico, generalmente più carico di inquinanti derivanti dal dilavamento delle superfici di copertura. Questo volume, identificabile nel diagramma come elemento rettangolare azzurro intenso, trattiene la frazione iniziale dell’acqua, permettendo che solo il flusso successivo, qualitativamente più idoneo al riuso, venga convogliato nel comparto inferiore, che costituisce il volume principale di accumulo.
Stratificazione:
Filtro di prima pioggia: posizionato nella parte superiore in corrispondenza dell’ingresso della vasca; intercetta il primo apporto di acqua meteorica, più carico di inquinanti di dilavamento, migliorando la qualità dell’acqua destinata al riuso.
Volume di accumulo principale: collocato nella parte inferiore della vasca; riceve l’acqua successiva al riempimento del comparto di prima pioggia e costituisce il volume utile di stoccaggio per la distribuzione nel sistema.
Uscite:
Uscita Ovest: alimenta direttamente il sistema di irrigazione a sprinkler del giardino alimentare attraverso la linea di distribuzione dedicata.
Uscita est: convoglia l’acqua accumulata verso la cisterna interrata, destinata ai consumi non potabili dell’edificio.
Punto di Ispezione: posizionato sul lato est della vasca, consente il controllo del livello idrico e l’accesso per operazioni di manutenzione.

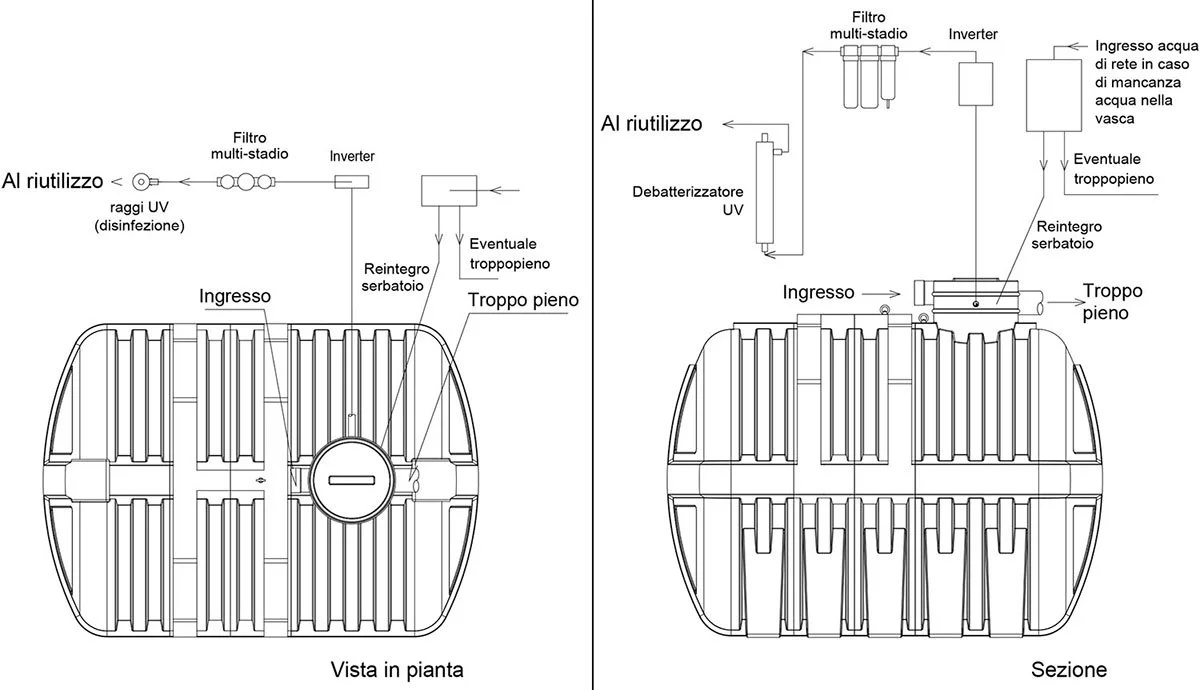

Cisterna Interrata
Posizione e Collegamento
La cisterna è posizionata sul lato est dell'edificio, a ridosso della sagoma planimetrica, in corrispondenza del nodo di adduzione principale.
La sua collocazione è strategica: si trova all'incrocio tra il circuito di raccolta pluviale proveniente dalla vasca 4 e la linea di adduzione da rete pubblica, che interviene come integrazione nei periodi di deficit idrico.
Struttura Interna ed Uscite
La cisterna costituisce il volume finale di accumulo e distribuzione dell’acqua, senza svolgere funzioni di trattamento.
È alimentata da due fonti: la vasca 4, tramite la linea oro che convoglia acque meteoriche pre-trattate in condizioni ordinarie, e la rete idrica, tramite la linea blu di adduzione principale, attiva solo come integrazione quando il volume disponibile risulta insufficiente.
Questa doppia alimentazione garantisce la continuità di approvvigionamento alle utenze dell’edificio indipendentemente dalla variabilità stagionale delle precipitazioni.
Alimentazione:
Vasca 4 – linea oro: apporto principale costituito da acque meteoriche pre-trattate provenienti dal sistema di raccolta.
Rete Idrica – linea blu: apporto integrativo attivo solo in condizioni di carenza idrica.
Uscita:
Distribuzione Edificio (nodo 6): unica uscita principale verso le utenze compatibili con acqua non potabile, tra cui wc e usi tecnici.
Punto di ispezione: posizionato sul lato sud della cisterna per il controllo e la manutenzione del sistema.
